Cara Membaca Skala Vernier Caliper
Skala vernier caliper biasanya dalah pembagian 1 mm dan kadang-kadang menggunakan inci pada sisi lainnya.
Tingkat ketelitian dari jangka sorong tergantung pada banyaknya pembagian pada skala vernier-nya. Pembagian ini umumnya sebanyak 10, 50 atau 100 skala. Pembagian 10 skala akan menghasilkan 0,1 cm dibagi 10 = 0,01 cm. Sehingga jangka sorong itu akan memiliki tingkat ketelitian 0,01 cm.
Dalam aplikasi pemakaian vernier caliper yang perlu diperhatikan selain dari pemakaian yang tepat, juga pada cara pembacaan skala yang ditunjukan oleh meter.
Pembacaan Ketelitian Jangka Sorong (mm)
Berikut ini cara menentukan ketelitian dari sebuah vernier caliper atau Jangka Sorong atau Sketmat :
Jangka Sorong dengan Ketelitian 0,02 mm
Jadi besarnya 1 skala nonius = 1/50 x 49 Skala Utama = 0,98 Skala Utama
Maka : Ketelitian dari jangka sorong tersebut adalah = 1 – 0,98 = 0,02 mm
Atau : Ketelitian jangka sorong itu adalah : 1 bagian Skala utama itu, dibagi sebanyak jumlah skala nonius = 1/50 = 0,02 mm

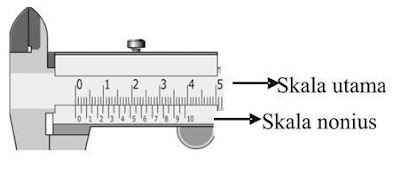

Jangka Sorong dengan ketelitian 0,05 mm
Jadi besarnya 1 skala nonius = 1/20 x 39 Skala Utama = 1,95 Skala Utama
Maka : Ketelitian dari jangka sorong tersebut adalah =2 – 1,95 = 0,05 mm
Atau : Ketelitian jangka sorong itu adalah : 1 bagian Skala utama itu, dibagi sebanyak jumlah skala nonius = 1/20 = 0,05 mm
Pembacaan hasil pengukuran jangka sorong inch
Jangka sorong Ketelitian 1/128 inch
Vernier Caliper Inch
Skala Utama = > 1 inch = 16 bagian, maka 1 Skala Utama = 1/16 inch.
Skala Nonius = > terbagi dalam 8 Bagian
Maka : Ketelitian jangka sorong tersebut = 1 Skala Utama dibagi jumlah Skala Nonius, yaitu : 1/16 inch : 8 = 1/16 inch x 1/8 = 1/128 inch.
Panjang pembagian pada skala utama adalah 0.025”, dan panjang pembagian pada skala vernier adalah 0.024”. Oleh karena itu, pembagian vernier adalah 0.001 lebih pendek daripada yang terdapat pada skala utama.
